地形沙盘制作工作底图：

　　(1)选用1∶1万地形图，将最新资料绘制于上;

　　(2)重新换算绘制等高距，按沙盘模型所要求的规格尺寸绘制等高距;

　　(3)工作底图与沙盘模型之比为1∶1;

　　地形沙盘制作底盘：

　　(1)选用木工板等材料制作底盘;

　　(2)底盘高度60-70公分，宽度比沙盘模型有效面积宽10-25公分;

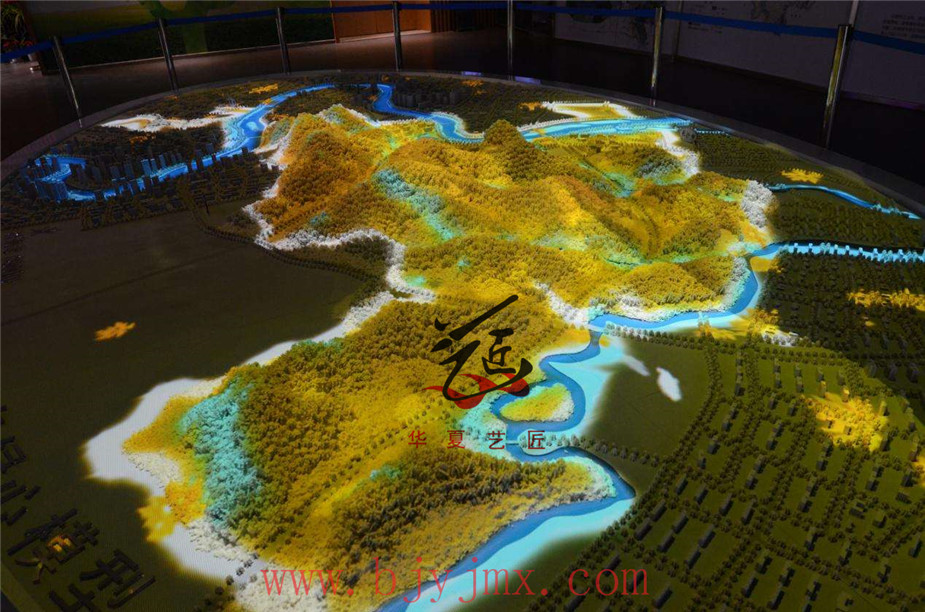

　　地形沙盘成型：

　　(1)选用中密度白色发泡沫，厚度为1公分，依地形图最低等高距至最高等高距次序切割;

　　(2)将切割好的各层泡沫板依次用泡沫胶粘贴;

　　(3)用手提微型切割机配合电烙铁修饰山头;

　　(4)使用加热切割方法将河流、山塘水库挖出;

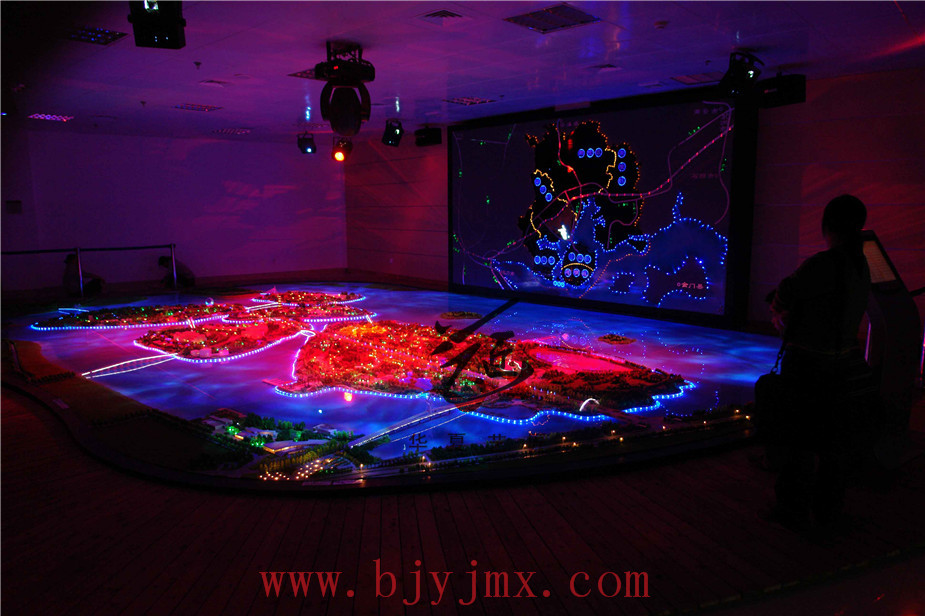

　　地形沙盘安装光电部分：

　　(1)选用防水型灯串联，每串36个灯泡;

　　(2)将防水型灯安装于河流、山塘水库之下，上面覆盖绿色有机板;

　　(3)将防水型灯安装于各行政单位的位置上，灯泡出露地面0.5公分，灯泡上面安装空心的房屋小模型;

　　(4)将防水型灯安装于行政区域界线，出露地面0.5公分，用绿色隐盖，每个灯泡之间距离5公分;

　　(5)将各组灯串联接在灯光控制器上;

　　(6)外接电源为照明电源，照明电源与总开关之间安装电压稳定器;

　　(7)在每组灯与总开关之间安装图例控制按钮;

　　地形沙盘修铆部分：

　　(1)用瓷粉配合胶水调制成面料覆盖在泡沫成型后的山峰河流上，在25度以下的坡地部分用小刀开出梯田，在小溪部分用三角刀开出小水沟并用注射器注射兰色油漆，形成小溪;

　　(2)将用有机板及软木等材料制成的楼亭、桥梁民舍等小模型，安装

　　沙盘是根据地形图将地形按一定的比例尺,用泥沙等堆制而成,它能形象地显示实地的地形,表示敌我设防工程,兵力部署和兵器配置情况,用来研究地形,敌情,作战方案,组织协同动作和实施军事训练,根据需要和条件,沙盘可在木盘内或场地上堆制。
