一、模型整体概述

整套沙盘采用一体化场景布局，将采油井场区域与油气联合站处理区域有机结合，统一比例建模，整体基底模拟油田厂区地貌。沙盘分区清晰，左侧及中部为核心采油作业区，布置多套井架式框型抽油装备；沙盘右侧为油气地面集输处理站场，配套油气分离、储存、外输等全套工艺设施；沙盘底层及场地模拟油田厂区地坪、绿化、道路、消防通道，搭配轮廓灯带、景观路灯，还原真实油田厂区规划风貌。模型整体色彩区分明确：蓝色代表井架主体钢结构，红色为传动天轮部件，黄色为抽油负载轿厢，白色、灰色为站场工艺设备，绿色模拟草坪植被，视觉层次分明，便于讲解区分设备单元。

二、模型各单元详细介绍

（一）核心采油单元：井架式框型抽油机组

沙盘内共设置多组立式井架抽油装备，是整套模型的核心演示主体，完整复刻现场井架式抽油机结构组成：

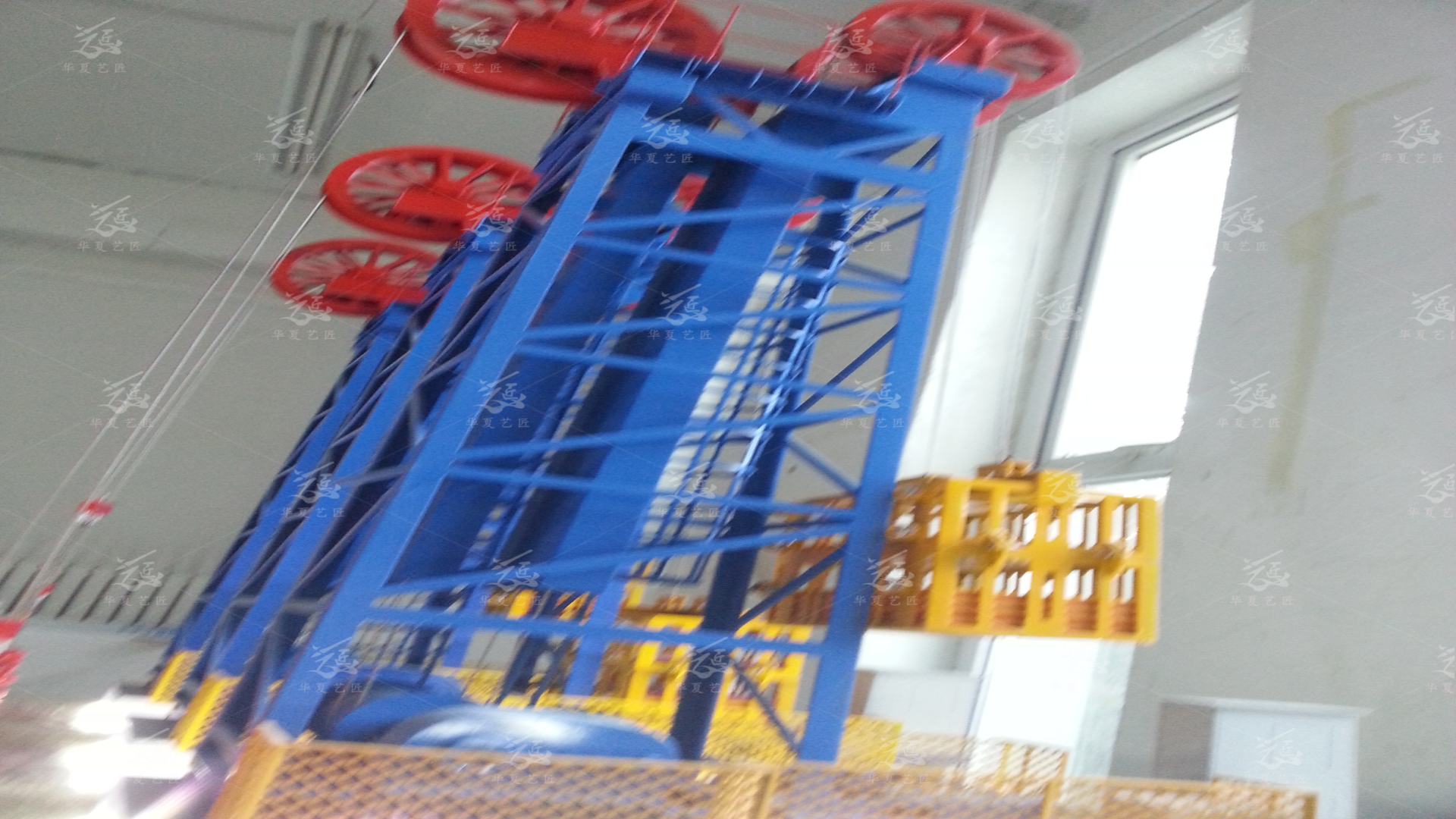

井架钢结构主体：采用缩微型钢搭建立体桁架井架，还原现场井架立柱、斜撑、横梁结构，井架外侧制作安全爬梯、防护栏杆、检修平台，构件节点、连接板细节精细还原，还原工业钢结构质感。

顶部天轮传动系统：井架上部布置多层红色铸造型天轮组，复刻现场导向滑轮结构，模拟钢丝绳换向传动结构，天轮轮槽、轮辐细节完整，还原抽油提升传动机构。

抽油提升轿厢机构：井架内部设置黄色抽油负载轿厢，模拟井下抽油载体。模型搭载动力驱动装置，可实现轿厢沿井架导轨上下往复运动，动态还原油田现场抽油举升作业，直观演示依靠钢丝绳传动，将井下原油举升至地面的采油原理。

配套井场附属设施：每套抽油机组底部配套井底座、井口装置、地面管线、操作平台，还原单井井场配套构件，管线接口、阀门、仪表支架等小构件精细化制作，还原井场配套工艺。

（二）油气集输联合站工艺单元

抽油机组后端配套完整油气联合站缩微模型，模拟原油采出之后的地面处理全流程：

油气分离系统：布置油气分离器、计量装置等设备。从油井采出的油气水混合物输送至站内，首先进入分离设备，实现原油、伴生天然气、采出水三相分离。

储存与外输系统：模型包含储油罐组、泵机组、计量装置，模拟分离净化后的原油暂存、增压外输流程；配套放空火炬装置，模拟伴生气放空、燃烧处理工艺。

工艺管网与管廊：整套站场搭建架空管廊支架，各类工艺管道分层布置，管道上设置缩微阀门、法兰、弯头。管道内部嵌入 LED 流光灯带，通电后，灯带沿管线流动，动态模拟原油、天然气、采出水在管网内部输送流向，清晰展示介质从井口到处理设备，再到储罐外输的完整走向。

站场建筑与安全设施：站场内配套工艺厂房、操作间、管廊护栏、应急通道等附属设施，还原联合站现场布局，体现油田安全生产设计规范。

（三）厂区环境配套沙盘场景单元

沙盘基底完整还原油田厂区外部环境，做到设备与场景融为一体：

场地地貌：基底采用仿真地坪材料，区分作业硬化地面、绿化区域，模拟现场土壤、铺装质感。

道路与交通系统：规划厂区主干道、巡检小路、消防通道，道路边缘配置轮廓灯带，模拟夜间厂区轮廓；道路两侧布置仿真行道树、草坪绿化，还原油田厂区绿化设计。

景观亮化系统：沙盘布置微型路灯，场地、设备区域搭配氛围灯带，通电后整体场景灯光点亮，提升展示效果，适合展厅、展会环境下参观讲解。

三、模型功能说明

动态机械演示功能：抽油轿厢可电动往复升降，直观展示机械采油举升原理，把井下抽油这一不可见的地下作业过程转化为可视化动态演示。

介质流光演示功能：油气工艺管线内置流动 LED 灯带，模拟油气水介质输送，讲解员可配合灯光走向，讲解整套油气生产工艺流程。

分区独立控制：模型灯光、抽油机运动系统支持分区控制，可单独演示单台抽油机工作，也可整套系统联动演示全流程生产。

高精度缩微写实：所有设备构件按统一比例缩放，钢结构、阀门、仪表、护栏、爬梯等细节高度还原，符合工业工程展示标准，具备极强专业真实感。

安全稳定易维护：动力、灯光系统采用低压供电，运行噪音低，结构稳固，适合长期静态陈列与反复演示操作。

四、模型应用场景

高校石油工程、资源勘查专业实训教学：用于课堂理论辅助教学、实训课程演示，解决油田现场设备庞大、井下过程不可见，学生难以理解采油集输原理的痛点。

能源企业展厅、科普展馆展示：面向来访领导、客户、参观人员进行油田开采工艺科普，直观展示石油开采装备技术。

工程项目投标、技术成果汇报、行业展会展品：作为可视化实物展品，直观呈现油田地面工程整体方案，增强方案表现力。

企业员工岗前培训、对外交流讲解载体：用于新员工熟悉油田整体工艺流程，对外商务接待讲解。

五、模型价值与意义

石油开采属于地下 + 地面联合生产系统，现场设备体量巨大，井下开采过程无法直观观察，实地现场参观存在安全风险，教学与科普难度大。本一体化仿真沙盘将油井举升开采、油气集输处理整套能源生产系统浓缩于沙盘之中，动静结合，软硬配套。既可以单独拆解讲解单台井架抽油机的机械结构与采油原理，又可以宏观完整展示从地下采油到原油外输的全链条油气生产系统。模型将抽象的石油工程理论转化为直观可看、可动态演示的实体沙盘，降低专业知识理解门槛，充分展现油气开采装备技术水平，是油气行业工程可视化展示、教学科普的专业解决方案。
