规划沙盘模型设计、制作及安装技术要求：

a.本项目展示区为吕梁市部分规划，需将6座煤矿及一个机关总部的建筑体全部1:1还原，采购人无图纸提供，需供应商自行通过航拍现场采集资料数据；

b.在设计过程，整体平面需对6座煤矿及一个机关总部进行放大，比例控制在1：1000；在处理标高，地形设计上；既需满足展示要求，又需满足各项标高数据的合理过渡，不过于失真；

c.沙盘所有山体地形需采用玻璃钢材料进行加固;

d.投标人需提前出具详细设计图纸；

e.投标人需提前提供素模供采购人参考确认；

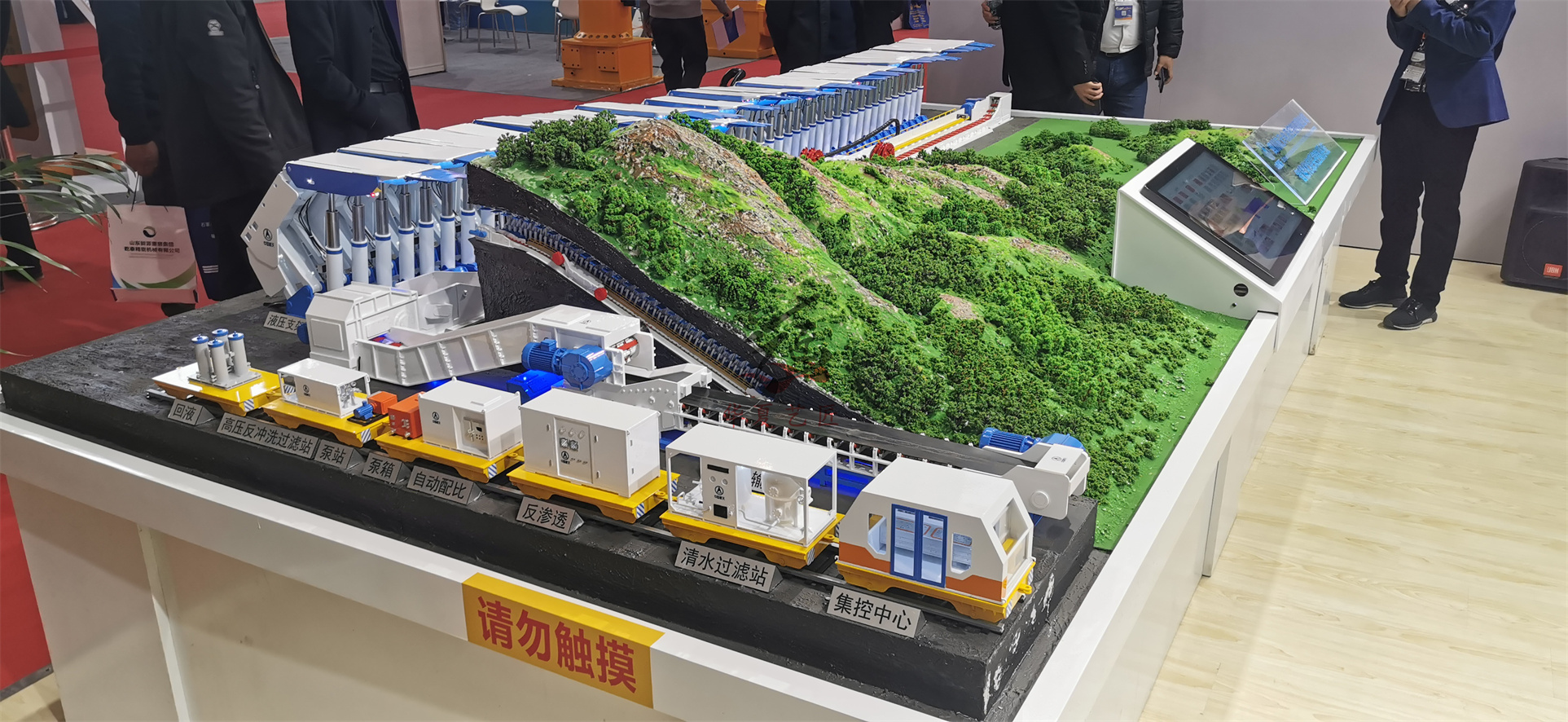

g.沙盘内容部制作煤矿开采工艺展示模型，展示时通过升降机把工艺模型从沙盘内容抬升出沙盘面层；

.详细制作要求

1、设计制作比例与尺寸：

项目沙盘设计制作与安装：包括沙盘模型1个（尺寸5.3m*3.2m，整体比例1：2000，局部比例1:1000）；同时，模型需按采购人要求进行勘察、设计、制作，并按指定地点安装到位，以及负责根据展示需求保持模型演示效果，并确保服务质保期内的清洁与维修及。预留检修口用电、维修端口的预留工作

2、景观环境制作要求：整体地形地貌要严格按照实景还原制作，供应商需要通过无人机对吕梁市整体地形地貌进行扫描，完成1:1建模供采购人确认无误后，方可进行下一步工作；局部比例可根据展示需求做比例缩放；整体景观布置要求考虑高品位的生态环境效应，设计要充满生机、动感、新颖、有创意，采用逼真并不失调的手法，多种树种、花草、假山、水景、碎石、雕塑小品、多种电子LED灯等点缀搭配，合理布局，形成点、线、面结合，体现绿化、水系与城市规划的和谐统一。

3、绿化效果制作要求：要求突出公园景观、河流，关键节点特色鲜明，细节突出，草坪采用立体感强的草绒制作，植物要求纯手工铁丝树、及真树枝树高仿真形式表现、完成整体景观，景观细化到每个树木和每个草皮，能清晰看清楚景观细节；草坪制作均匀。

4、灯光配置要求：建筑灯光采用微电脑编程式灯光，采用纯色数控，营造城市的繁华，温馨居住的环境。同时要求利用灯光显示功能的多样化（常亮、循环、群闪、单闪）渲染出沙盘中不同景观的表现力，道路两侧路灯的灯光效果要明亮，路灯为铜制工艺；灯光能够反映道路及车流效果。要在绿化带、树层下、建筑旁配置不同形式、颜色的发光体对整体环境的夜景氛围加以点缀和烘托。

5、路面路网配置要求：路网要科学布局，干支道路层次明显。马路采用发光工艺制作；

6、雕塑小品配置要求：所有城市节点性标志性构筑物，要求全3D建模打印，达到1:1的还原度。

7、建筑单体制作要求：建筑单体要按照我实景采集的数据和尺寸精心制作，可在不违背实景的前提下，采用夸张、大胆、创新的表现手法，力求将建筑模型制作成为艺术精品，能够突出城区建筑风格的形象效果，给顾客一种高品质项目的视觉冲击，同时考虑与城市景观环境的比例和谐，比例尺寸不能太大。建筑主体采用1.5-2.0mm厚ABS高级防火阻燃工程胶板，韧性好，质地纯正，便于塑性。

8、建筑外立面要求：要注重对其模型选材和建筑工艺上的要求，选用高品质模型建筑主体材料，表面雕刻设备要先进，无缝拼接技术要精湛，确保尺寸精确、线条流畅。单体成型后保证喷漆三次以上，采用金属氟碳漆喷漆工艺，窗户栏杆采用金属激光切割材质制作，保证建筑立面无缝对接有光泽、不变形、不退色。同时楼牌号泛光设计。

9、建筑水晶体制作要求：节点地块配备水晶体一套需整体亮灯以备展示远景规划使用。

10、底盘底座制作要求：供应商需根据展示中心实际制作沙盘底座，同时沙盘模型风格需匹配展示中心装修风格；沙盘底座材质为白色钢琴烤漆。

11、声、光、电、水等系统的设备设施控制：声、光、电、水等系统的设备设施设在基坑内，灯光电路全部采用触控一体机集中控制，触屏开关控制建筑灯光、环境灯光分体控制（具体根据销售需求设定），同时对电器、电路的安全、散热等进行设计处理。需标示出具体控制形式、用电电量及具体位置，如需弱电接入口则需一并在设计方案中表示出具体位置。

沙盘亮点部分：整体整体沙盘既能展示公司所有矿业地点，又能展示矿产开采工艺细节；
